ТЕЛЕМЕХАНІКА

ADD01 Модуль RTU для виносу зовнішніх збірок IOBUS на відстань до 50 метрів по інтерфейсу RS-485.

Standard adapter module for extension up to 10
I/O modules 530AID01, 530AOD01, 530BID01,
530BOD01, 530IOD01, 530PTD01
• Interface to RTU530 base module and to
further I/O adapter modules
• RTU530 I/O bus extension for up to 50 m via
RS-485
• Integrated 24 V DC power supply

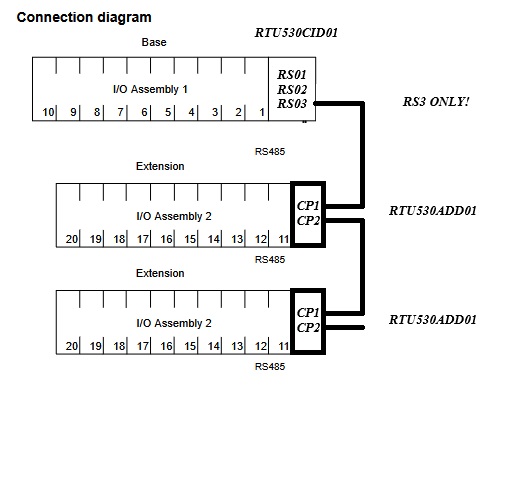

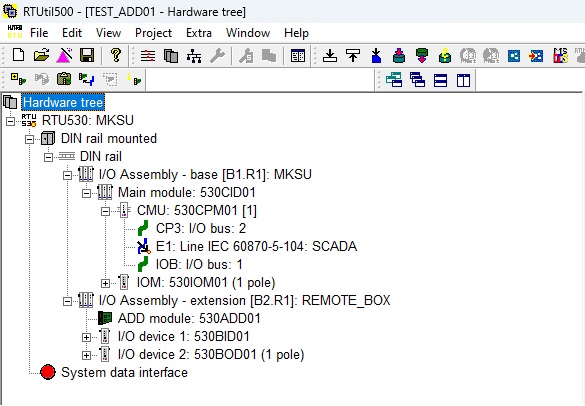

RTU530CID01 дозволяє приєднати ланцюжок IO збірок лише до RS03

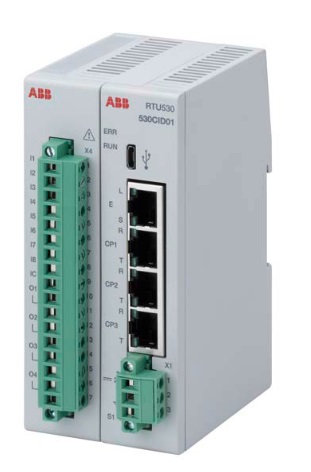

530CID01 Communication unit

  • 1x Ethernet 10/100 BaseT
  • 3x Serial (2x RS485, 1x RS232)
  • 1x USB configuration interface
  • High speed IO Bus up to 10 IO devices
  • Integrated Flash memory card
  • Integrated IO module with 8 binary inputs and 4 command outputs
  • Integrated power supply unit for 24VDC

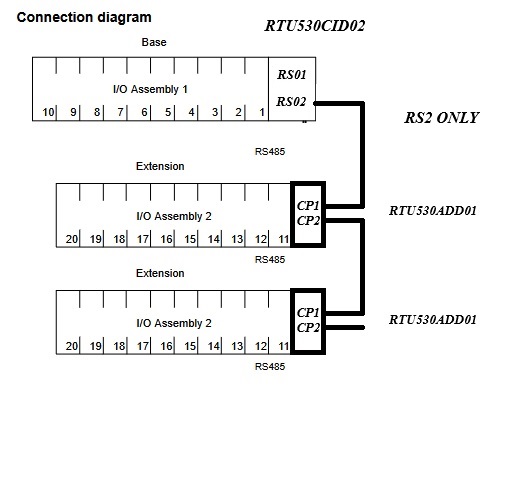

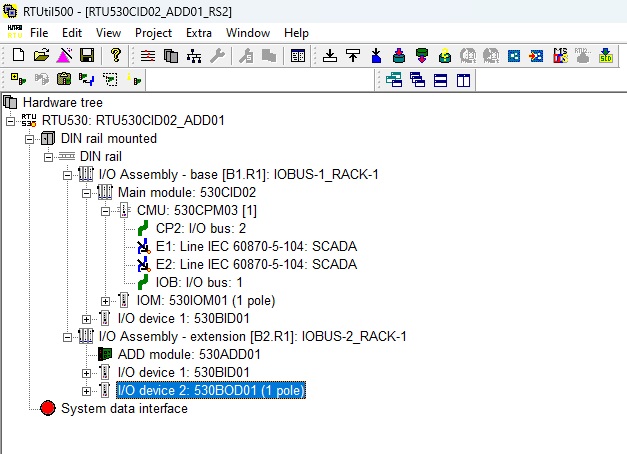

RTU530CID02 дозволяє приєднати ланцюжок IO збірок лише до RS02

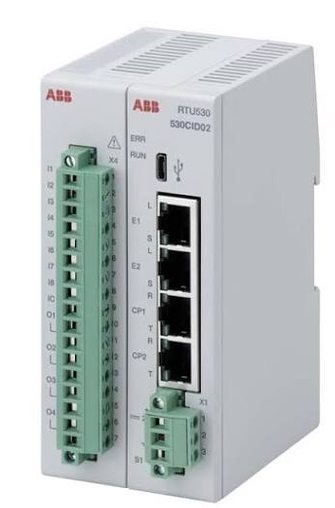

530CID02 Communication unit

  • 2x Ethernet 10/100 BaseT
  • 2x Serial (1x RS485, 1x RS232)
  • 1x USB configuration interface
  • High speed IO Bus up to 10 IO devices
  • Integrated Flash memory card
  • Integrated IO module with 8 binary inputs and 4 command outputs
  • Integrated power supply unit for 24VDC

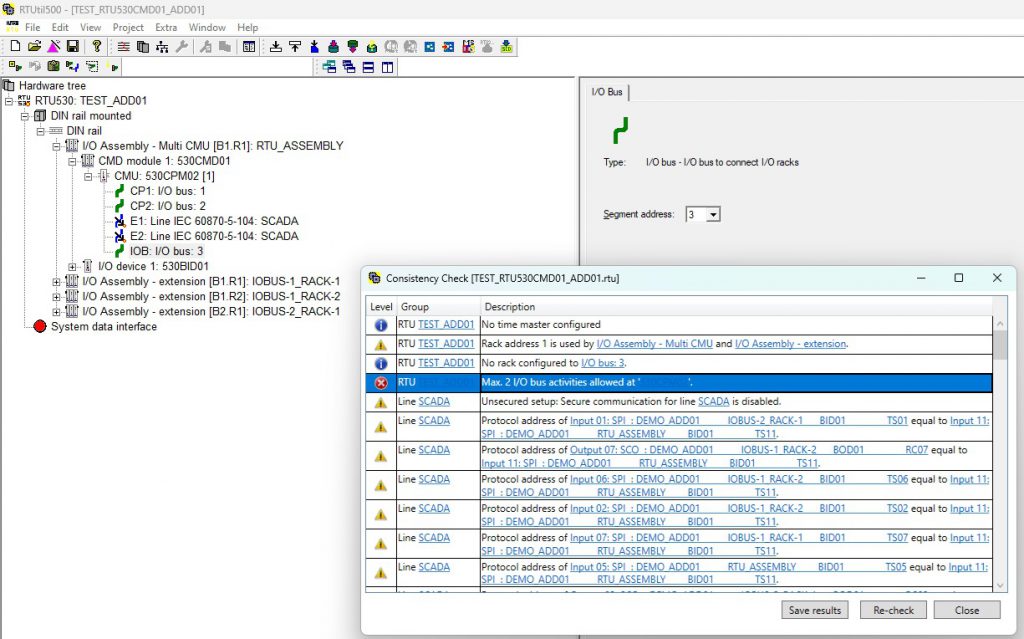

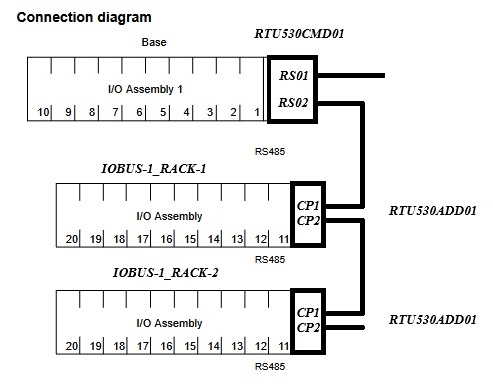

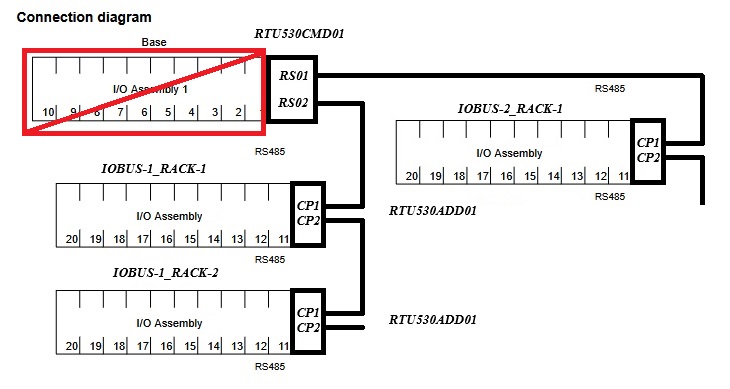

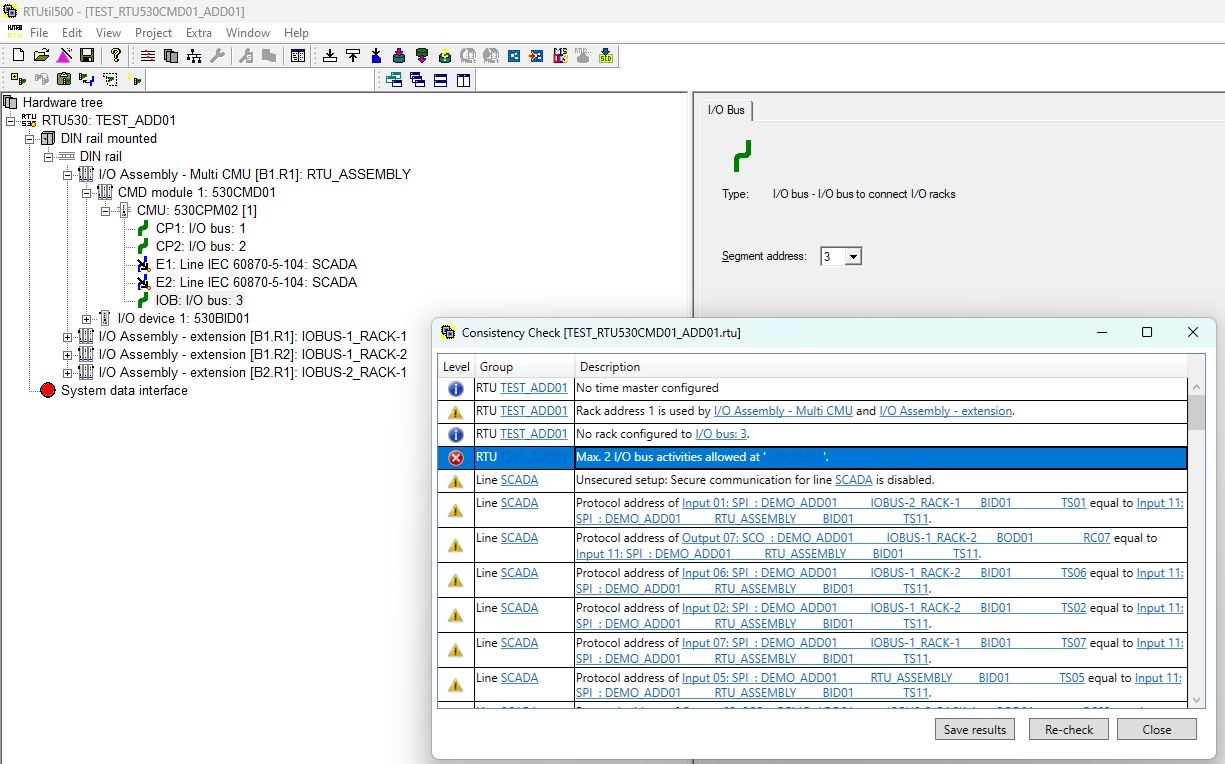

RTU530CMD01 дозволяє два варіанти підключення зовнішніх збірок через порти RS01 RS02 при умові що внутрішня збірка не використовується. Другий варіант внутрішня збірка плюс через RS02 (або RS01 ) зовнішня зібрка.

RTU530CMD01 дозволяє мульти-процесорну збірку з 4 процесорів

530CMD01, Multi CMU module

  • Up to 4 CMU modules supported
  • Max 8 Ethernet ports, max 8 serial ports on DIN rail portfolio available
  • Ethernet port support 10/100/1000 baseT networks
  •  Serial ports can be configure as RS232 or RS485, galvanic isolated
  • Each module has an own Power supply (redundant power supply solution)
Demo RTU530_ADD01
