ТЕЛЕМЕХАНІКА
МУР-4 ДС-220/24
1.1 МУР-4ДС-220/24 призначений для узгодження фізичних рівнів напруг вхідних
дискретних сигналів 220 і 24 В. Рекомендовано для використання у складі контролерів
приєднань (МВВ-8-4-І, АКОН-310), що при телемеханізації встановлюються у комірках та
панелях енергооб’єктів.
1.2 Без застосування проміжних реле, виконує функцію розмноження аварійно-
попереджувальної сигналізації (АПС), що формується у схемах РЗА комірок та панелей.
2. Технічні характеристики
2.1 МУР-4-ДС-220/24 має 4 незалежні «прозорі» канали, що забезпечують прийом станів
дискретних сигналів напругою 230 В змінного струму або 220 В постійного, з відхиленням
± 10 %, та подальшим перетворенням у 18…36 В постійного струму.
2.2 Підтримуються наступні електричні та механічні характеристики:
— групова гальванічна розв’язка між вхідними та вихідними ланцюгами, що витримує
напругу пробою до 1,5 кВ;
— вхідний струм по кожному з каналів 220 В у межах від 1,5 до 3 мА;
— вихідний струм, що комутує вихідний електронний вузол з 24 В, від 1,5 до 50 мА.
Значення вихідного струму регламентується схемотехнікою під’єднаних контролерів
приєднань.
— час затримки спрацювання на включення не більше 20 мкс, на відключення — 20 мс;
— зовнішні проводи під’єднуються за допомогою роз’ємів з кріпленням «під гвинт».
2.3 Габаритні розміри (ШхВхГ) 52х115х65 мм. Вага — 0,15 кг. Механічний захист —
ІР20.
3. Умови експлуатації
3.1 Призначений для експлуатації у закритих приміщеннях за умов відсутності категорії
підвищеної небезпеки.
3.2 Температура навколишнього середовища у межах вд мінус 25 до 50 С º при відносній
вологості без конденсації.
4. Облаштування та опис роботи
4.1 Модуль МУР-4ДС-220/24 являє собою автономний прилад, що складається з
пластикового корпусу, у якому змонтована двошарова друкована плата з електронними
компонентами та роз’ємами. З обох боків корпусу через отвори назовні виводяться по два
комутаційних роз’єми (на 2 та 4 контакти) для зовнішніх підключень. Корпус призначений
для монтажу на Din-рейку.
4.2 Кожен з каналів перетворення побудований на базі транзисторної оптопари, на вході
якої встановлений діодний міст, для випрямляння напруги змінного струму, а на виході, за
допомогою зовнішнього транзистора, побудована схема Дарлінгтона, що забезпечує потрібне
значення вихідного струму. Один з входів кожного з каналів, відповідно, як по входу, так і по
виходу об’єднані між собою та виведені на окремі роз’єми.
З одного боку це дає можливість зменшити кількість зовнішніх під’єднань, а з другого —
вимагає щоб усі канали, як по входу, так і по виходу, були, відповідно прив’язані до одного з
2
полюсів джерел живлення.
У робочому режимі кожен з каналів модулю може знаходитись у одному з двох станів:
— в разі відсутності активного стану на вході, вихід знаходиться в третьому стані;
— при наявності на вході активного стану (220 В), на виході з’являється значення напруги
комутації, яку забезпечує відповідний контролер приєднання у процесі опитування своїх
входів ТС.
5. Встановлення та підключення
5.1 Модулі узгодження рівнів значень напруг вихідних та вхідних дискретних сигналів
МУР-4ДС-220/24 використовуються при необхідності підключення діючих сигналів АПС зі
значенням напруги у активному стані ~/= 220 В до вхідних кіл прийому сигналів ТС
контролерів приєднань з напругою комутації 21…36 В постійного струму, за умов відсутності
вільної пари «сухих контактів» з боку схеми формування сигналів АПС.

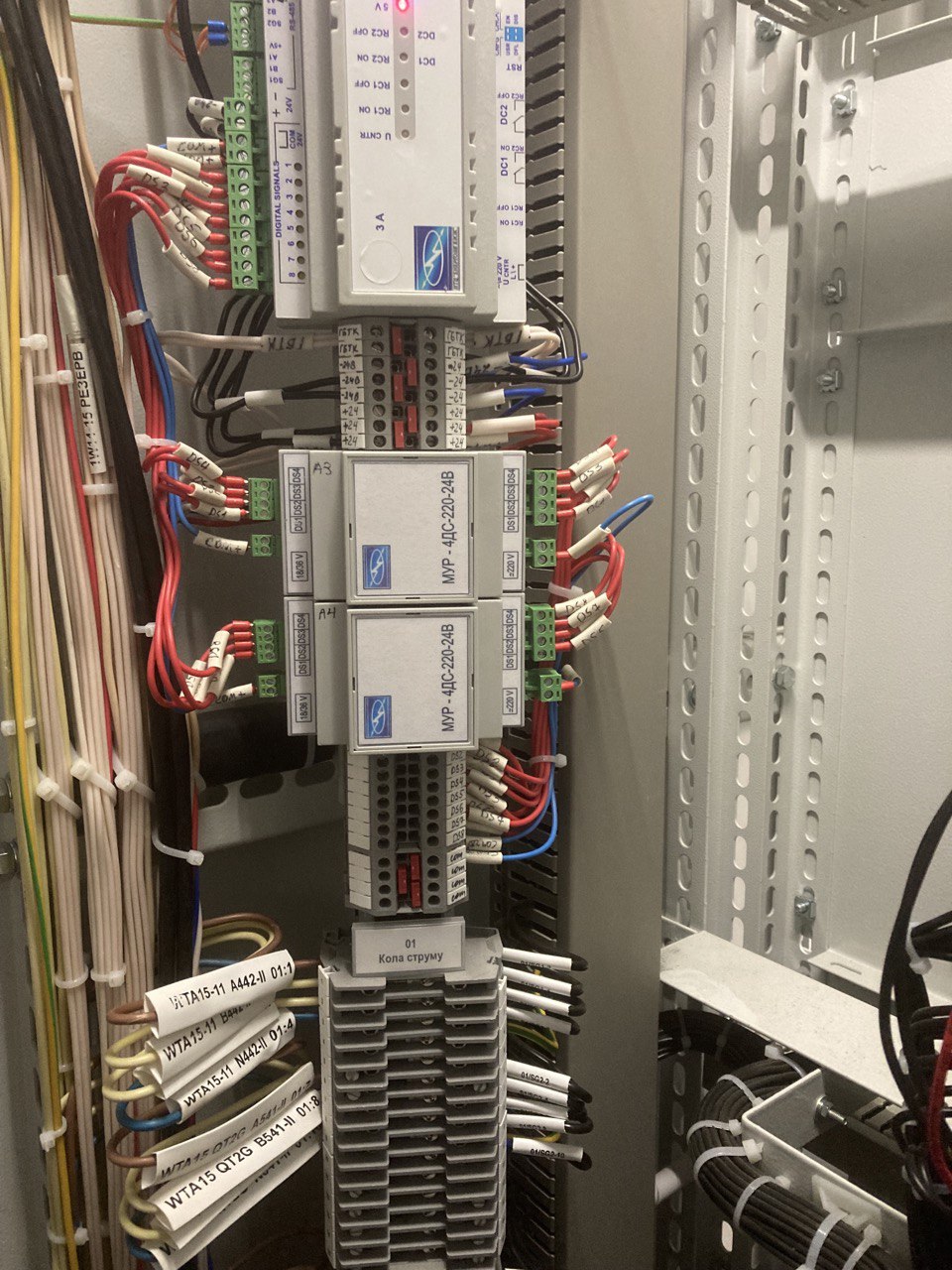

5.2 Модулі передбачено монтувати на Din-рейку. Електромонтаж виконується з’єднанням «під гвинт»
проводами перерізом 2,5 мм2 макс. для кіл 230 В, та проводами перерізом 1,5 мм2 макс. для кіл 24 В. Схема підключення показана на Рисунку 1.
