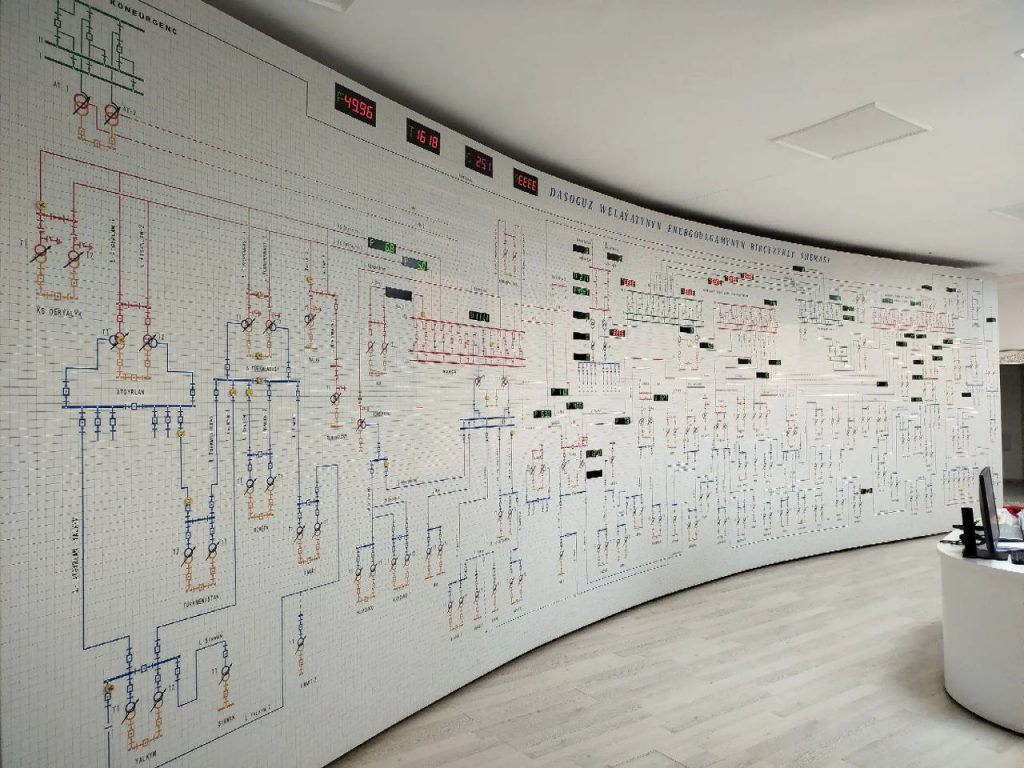

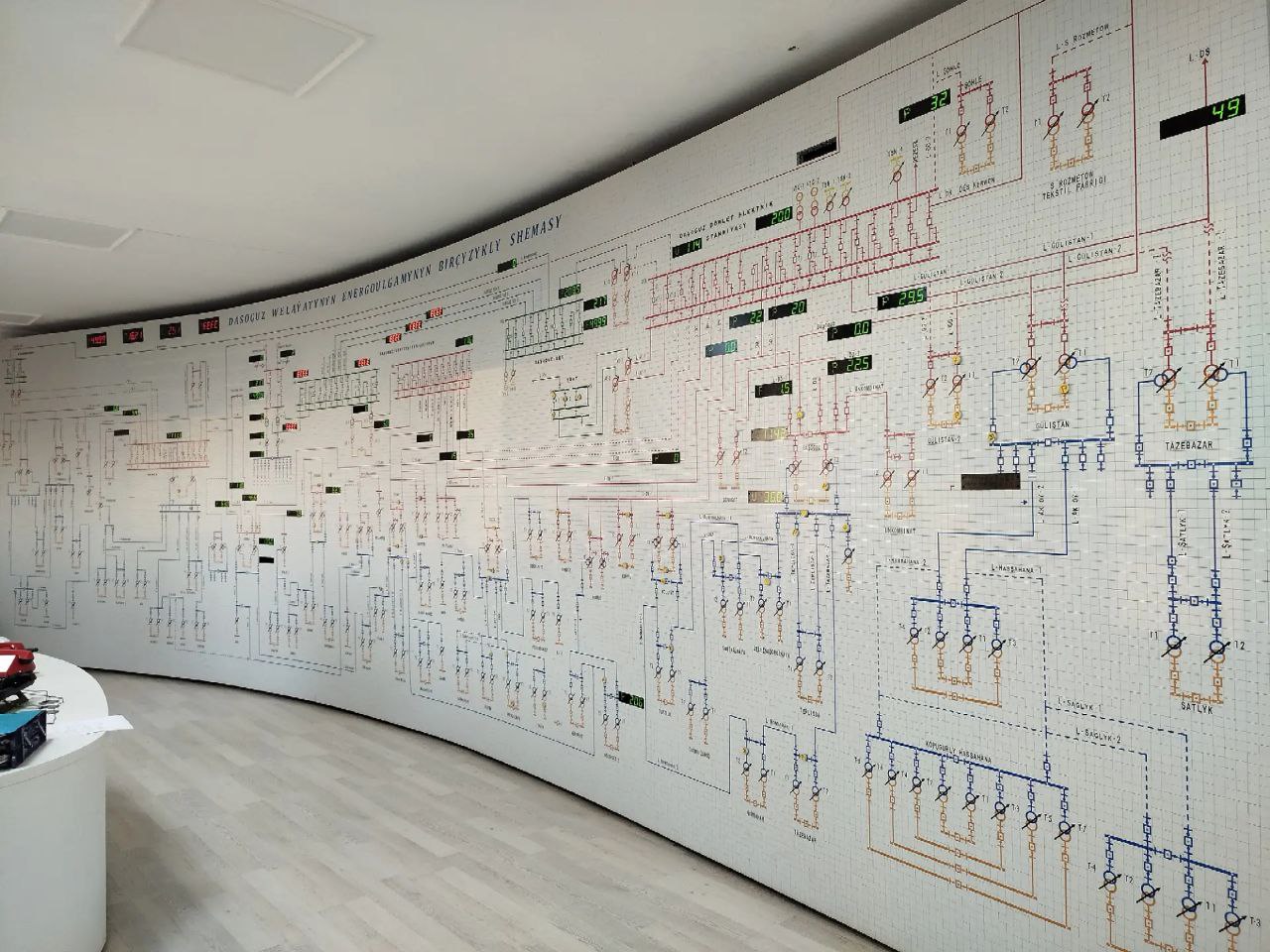

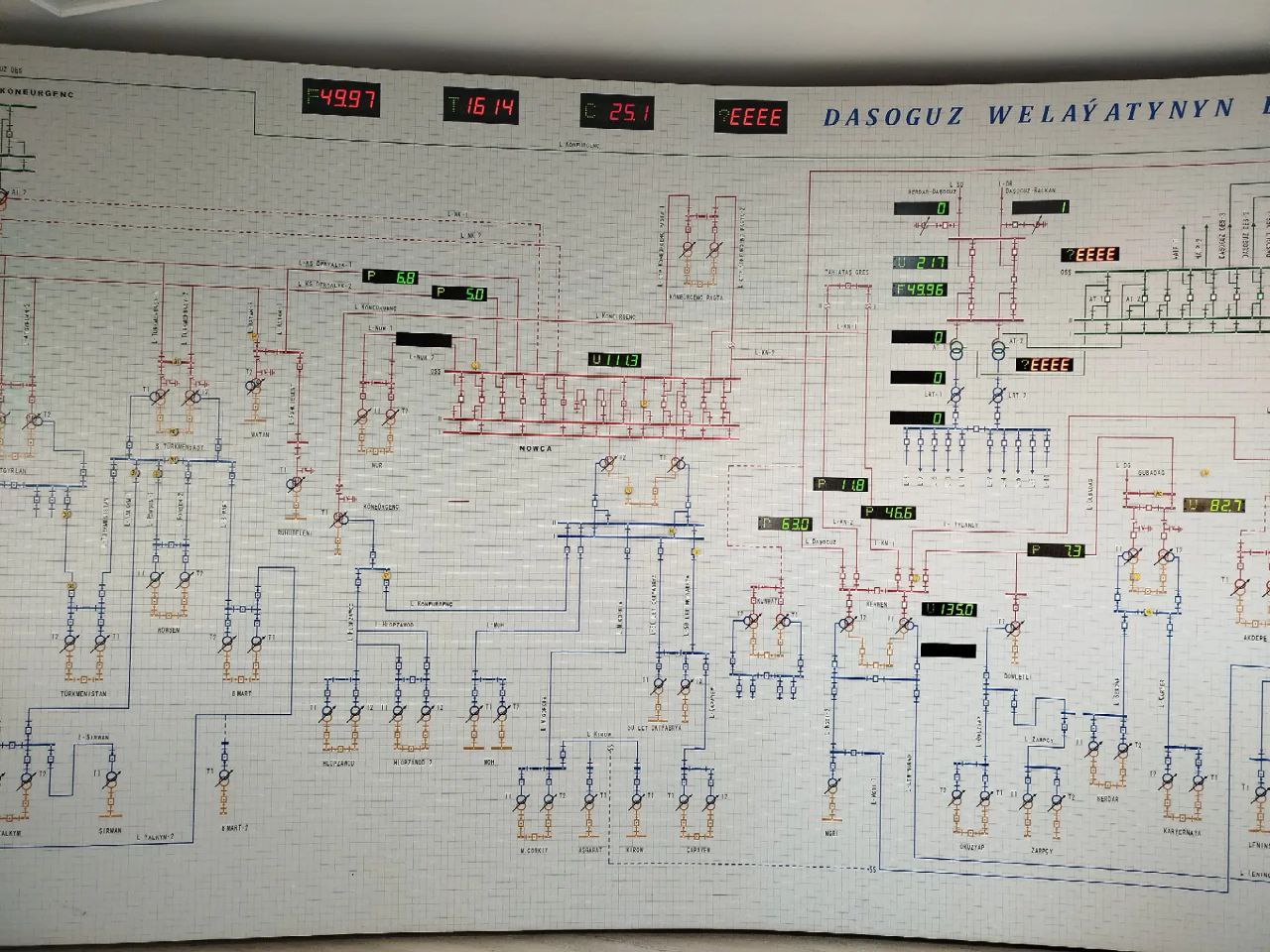

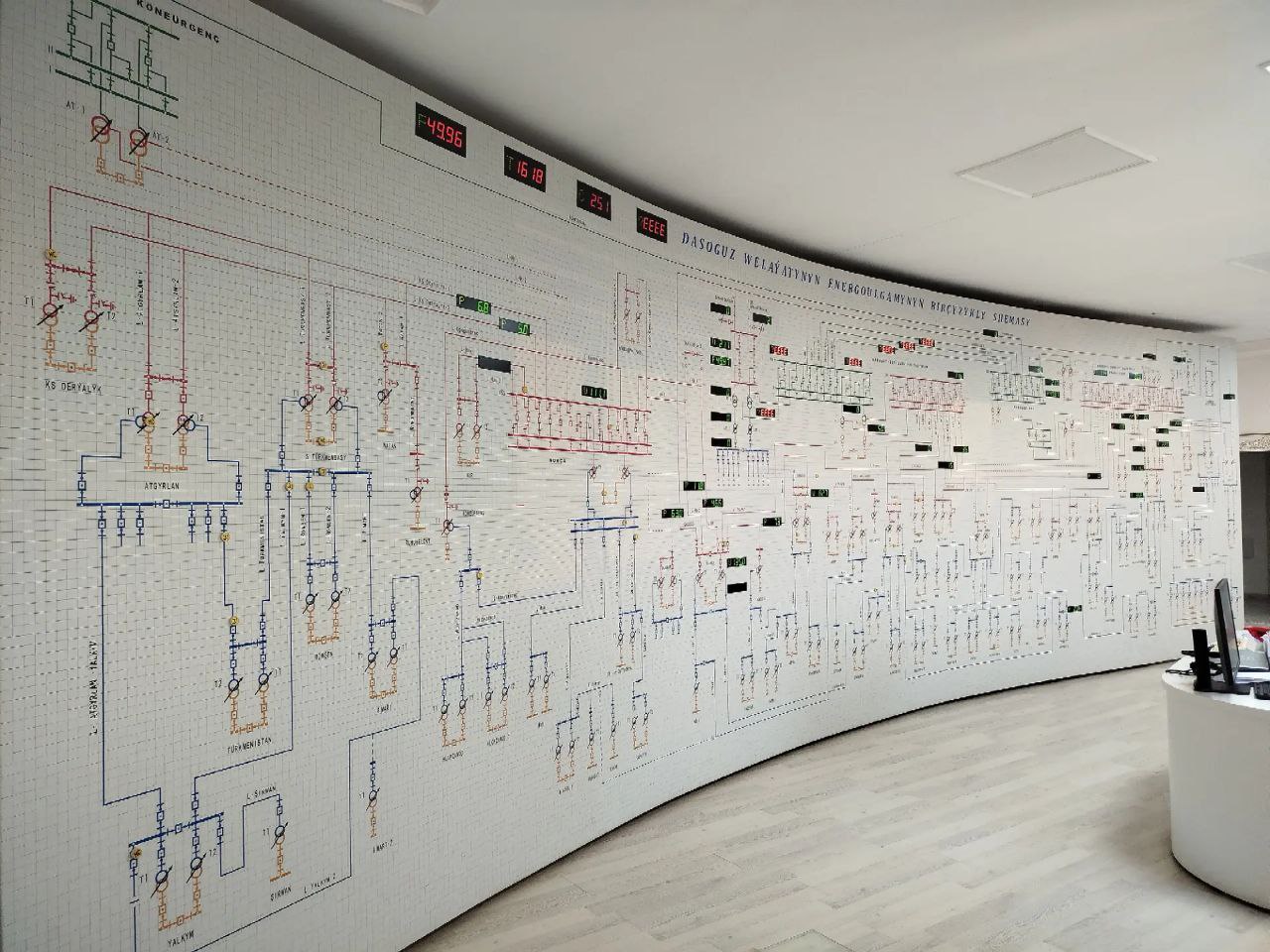

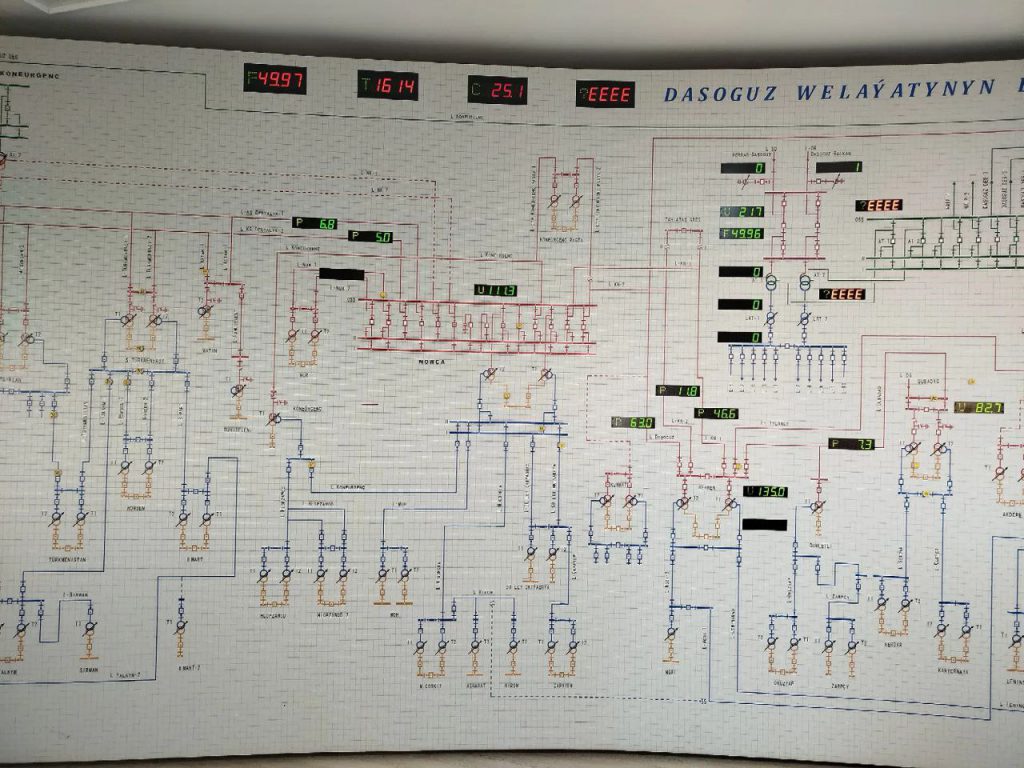

Диспетчерский щит (мнемощит, мнемосхема) з системою СОІКП

це комплекс, призначений для керування складними промисловими об’єктами (серед яких – різні мережеві об’єкти (електричні, теплові, газові та інші мережі), цехи та лінії промислового виробництва, ТЕЦ, ГЕС, підстанції, котельні тощо). СОІКП диспечерського щита, є децентралізованим комплексом електронних пристроїв, що складається з контролерів управління групами приладів індикації теле-вимірів (ТВ), телесигналів (ТС) і самих приладів індикації. СОІКП призначена для прийому телеінформації від зовнішнього пристрою та її візуального відображення на індикаторах у вигляді цифрових значень ТІ та світлових одиночних або символьних сигналів ТЗ у складі мнемосхеми електричних мереж, створеної на мозаїчному диспетчерському щиті на диспетчерських пунктах управління та на головних щитах управління електричних .

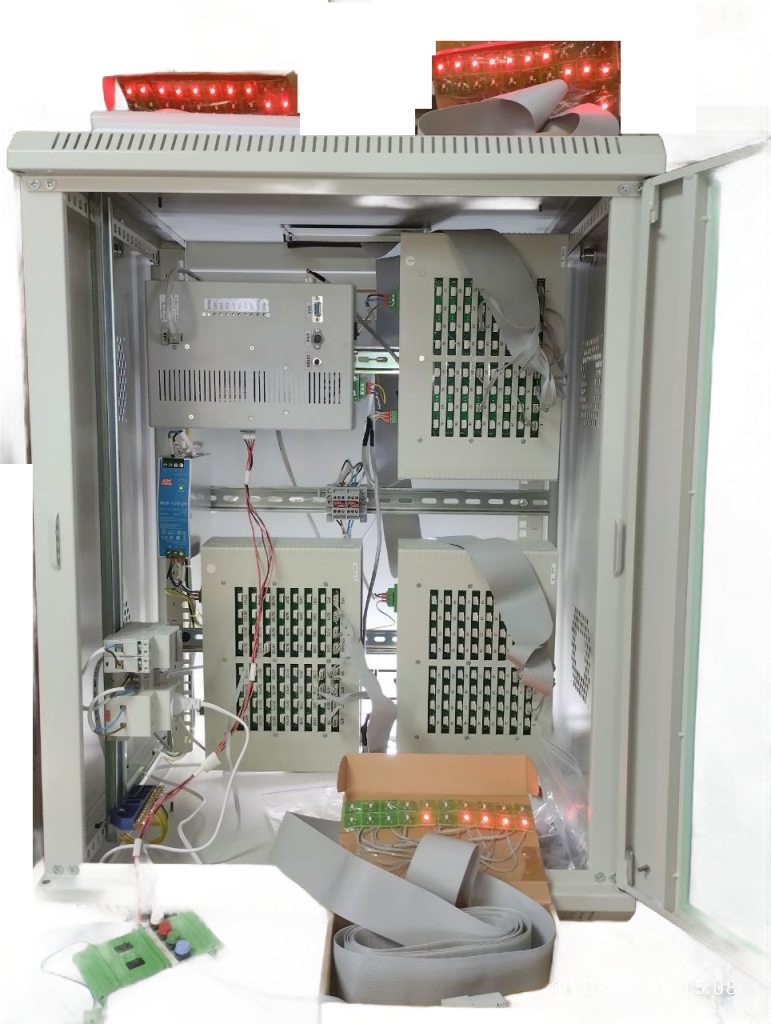

До складу СОІКП диспечерського щита входять наступні складові:
1) Пристрій керування цифровими індикаторами (УУЦІ), що складається з
блоку управління (БУІ ТІ-48) та до 4-х комутаційних панелей (ПК ТІ-12).
2) Блок управління одиничними індикаторами ТС двох типів (БУІ ТС-64, -128).
3) Блок управління матричними індикаторами ТС (БУМІ ТС-32).
4) Блок індикаторів сегментних БІС, двох типів (БІСЗ-38, -56).
5) Індикатор одиничний точковий ТС світлодіодний одно-і двоколірний (ІТС-1, -2).
6) Індикатор матричний ТС світлодіодний на базі двоколірної матриці 5х7 (ІДМ -5/7)
7) Контролер щита (КЩ).
8) Блоки живлення БП 220/24 В та БП 220/12-5 Ст.
Типи та кількість позицій, що поставляються, СОІКП визначаються замовною специфікацією відповідно до проектної документації на конкретний мозаїчний диспетчерський щит із системою відображення.
СОІКП стійка до впливу наступних кліматичних факторів при експлуатації:
— Температура навколишнього повітря від 0 до 50 ºС;
— відносна вологість навколишнього повітря від 40 до 80% при 25 ºС, без конденсації вологи;
— Атмосферний тиск від 84 до 107 кПа.
Живлення СОІКП здійснюється від мережі змінного струму номінальною напругою 220 В із частотою 50±3 Гц або напругою 220 В постійного струму.
Рівень впливу постійних та (або) змінних магнітних полів мережевої частоти на місці встановлення СОІКП, не більше 400 А/м.
