ТЕЛЕМЕХАНІКА
МПДС-16-32
1. Призначення
1.1. Модуль МПДС-16/32 призначений для сканування станів до 32-х дискретних сигналів
з перевіркою їх достовірності з подальшою передачею, по цифровому виділеному каналу, до
контролеру збору.
2. Технічні характеристики
2.1 МПДС-16/32 забезпечує сканування станів дискретних сигналів по32-м вхідним
каналам з подальшою передачею достовірних даних по виділеному цифровому каналу, з
фізичним інтерфейсом RS-485, у протоколі обміну даними Modbus RTU.
2.2 Обслуговує одну або дві групи по 16 вхідних каналів в залежності від встановленого
режиму.
2.3 Має два зворотних виходи для підключення других проводів з пар «сухих» контактів
по 16 проводів з кожної групи.
2.4 Усі входи гальванічно ізольовані від цифрових електронних вузлів модулю.
2.5 Цикл опитування груп ТС — 1 мс.
2.6 Значення напруги опитування 21 до 36 В постійного струму.
1.7 Типове значення струму по кожному вхідному каналу ТС максимально 2,5 мА.
2.8 Відстеження брязкоту контактів у діапазоні 0…100 мс з кроком 1 мс.
2.9 Можливість завдання значень часу перемикання подвійного ТС в межах від 100
до 10 000 мс, дискретність 100 мс;
2.10 Обробка до 32-х однобітових та 16-х двобітових сигналів ТС у різних комбінаціях.
2.11 Можливість програмного інвертування стану кожного ТС;
2.12 Наявність буферу для запису 32 «зрізів» ТС (при наявності зміни стану хоча би
одного з ТС у одному «зрізі») у випадку зникнення обміну даними з контролером збору.
Принцип заповнювання – FІ-FO.
2.13 Передача даних до контролеру зборупо фізичному інтерфейсу RS485 згідно
протоколу обміну даними Modbus RTU у режимі «slave». Швидкість обміну від 9,6 до 56 кбод
згідно стандартного діапазону.
2.14 Сервісні світлодіодні індикатори та мікроперемикачі з наступними функціями:
— відображення станів сигналів на входах — 16 шт (періодично відображають стани
входів першої та другої груп), помаранчевий колір;
— робочий стан модулю — синій;
— процес прийому/передачі даних — двокольоровий зелений/червоний
— наявність напруги зовнішнього живлення 24 В — червоний;
— підключення напруги комутації до однієї з двох груп «сухих контактів» — 2 світлодіоди
червоного кольору;
— два мікроперемикача, відповідно, для встановлення параметрів зв’язку «за
замовчуванням» і переключення у режим сканування першої групи 16 каналів, або
двох — 32 канали;
2.15 Сервісне програмне забезпечення для конфігурування мікроконтролера модулю;
2.16 Пластиковий корпус з габаритними розмірами (ДхШхВ): 156 х 96 х 60 мм, вага —
0,15 кг. Механічний захист — ІР 44. Призначений для монтажу на DIN-рейку.
3. Умови експлуатації
3.1 Напруга живлення 21…36 В постійного струму зі споживанням до 60 мА.
3.2 Температура навколишнього середовища від мінус 25 до 50 С° при відносній
вологості до 85% без конденсації, у приміщеннях без підвищенної небезпеки.
3.3 Допустиме значення напруги пробою між первинними колами вхідних сигналів і
іншими вузлами модулю, 1,5 кВ.
3.4 Електромагнітна сумісність згідно:
— ДСТУ EN 61000-4-29: 2001 відноситься до категорії В;
— ДСТУ EN 55011: 2003 відноситься до класу А, група 1.
3.5 Безпека згідно ДСТУ EN 60950-1: 2015:
— від ураження електричним струмом відноситься до класу ІІІ;
— вогнестійкість матеріалу корпусу відноситься до класу 5VA.
4. Комплектність
5.1 МПДС-16/32 поставляється як автономний пристрій з набором відповідних частин
зовнішніх роз’ємів та Паспортом.
5.2 Сервісна програма конфігурування модулю завантажується безкоштовно з сайту
Виробника www.energosv.org.ua.
5. Облаштування та опис роботи

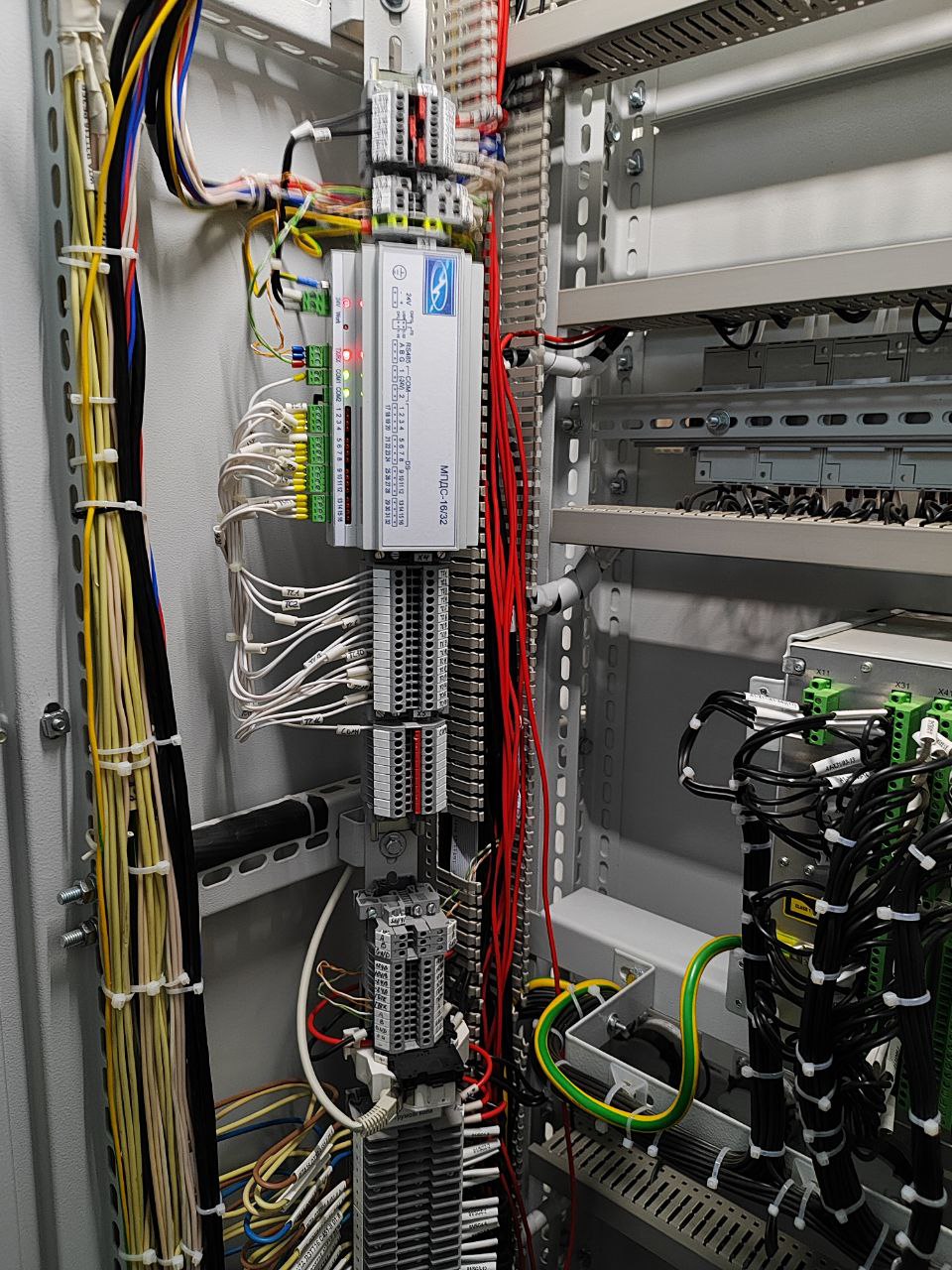

5.1 МПДС-16/32 виконаний у вигляді автономного пластикового корпусу, у якому
встановлена двошарова склотекстолітова друкована плата зі змонтованими на ній
електронними компонентами та комутаційними елементами.
Для усіх зовнішніх під’єднань використовуються роз’єми з кріпленням проводів «під
гвинт», а інформаційне заземлення загального проводу — за допомогою ножової клеми.
Переріз проводів для підключення не більше 1,5 мм².
Роз’єми виведені на дно корпусу, а сервісні світлодіодні індикатори на лицьову панель.
Корпус фіксується на стандартній DIN-рейці шириною 35 мм.
5.2 Усі задачі модулю вирішує встановлений мікроконтролер з вбудованою Flash-пам’ятю.
Для гальванічної розв’язки вхідних каналів застосовані транзисторні оптопари у кількості
16 шт.
Сканування двох груп каналів по 16, відбувається почергово з періодом 0,5 мс.
Сервісні світлодіоди відображають стан каналів на входах модулю.
Підключення другої групи з 16-и каналів виконується зовнішнім підключенням згідно
наведеного рисунку 3.
Передача даних по протоколу обміну Modbus RTU (режим «slave») відбувається по
фізичному інтерфейсу RS-485.
Конфігурування модулю, під умови роботи на конкретному об’єкті, здійснюється за
допомогою сервісної програми, яка інсталюється на технологічному комп’ютері. Комп’ютер
факультативно, через порт RS-485, підключається до МПДС-16/32.
Після подачі зовнішнього живлення 24 В модуль автоматично переходить у робочий
режим сканування вхідних каналів і видачу, за запитом, перевірених на достовірність станів
до контролеру збору.
3
Якщо за час відсутності запитів фіксуються зміни станів вхідних сигналів, вони
накопичуються у буфері глибиною 32-і адреси (працює у режимі FI-FO) і при відновлені
обміну послідовно передаються до контролеру збору даних.
Службовий індикатор «WORK», що відображає робочий стан контролеру, у нормальному
режимі блимає з частотою 1раз за секунду, а у аварійному стані (помилка некоректної
конфігурація, або відсутність обміну з контролером збору) блимає з подвійною частотою.
МПДС-16/32 працює у цілодобовому режимі без обслуговування та автоматично
перезапускається при кожному включенні живлення.
Робочий стан визначається по відповідним станам службових світлодіодних індикаторів.
Регламентні роботи непередбачені
Зроблено в Україні
