МУФРІ. Модуль узгодження фізичних рівнів інтерфейсів дискретних сигналів вводу/виводу

1. Призначення
1.1 Модуль МУФРІ використовується у парі з контролером ЕКП-4/Е і призначений для
узгодження фізичних рівні сигналів цифрових портів ЕКП-4/Е з рівнями реальних сигналів
дискретних входів/виходів на енергоб’єктах.
2. Технічні характеристики
2.1 Дискретні канали вводу (ТС) від датчиків типу «сухий контакт»:
— 4 канали вводу з одним загальним зворотнім проводом та груповою гальванічною
розв’язкою від ланцюгів ЕКП-4/Е;
— внутрішня напруга опитування 24 В постійного струму;
— струм у ланцюгах кожного з вхідних каналів у межах 2,5… 4 мА;
— час опитування кожного з каналів 1 мс
— 4 вихідні канали передачі з сигналами TTL-рівня.
2.2 Дискретні канали виводу (ТК) з навантаженням на котушки проміжних реле:
— 4 канали з релейними виходами (одна група перекидних контактів у кожному каналі);
— комутація напруги 220 В змінного струму до 7 А, або 28 В постійного струму до 7 А;
— 4 вхідні канали з прийманням сигналів TTL-рівня.
2.3 Загальні показники

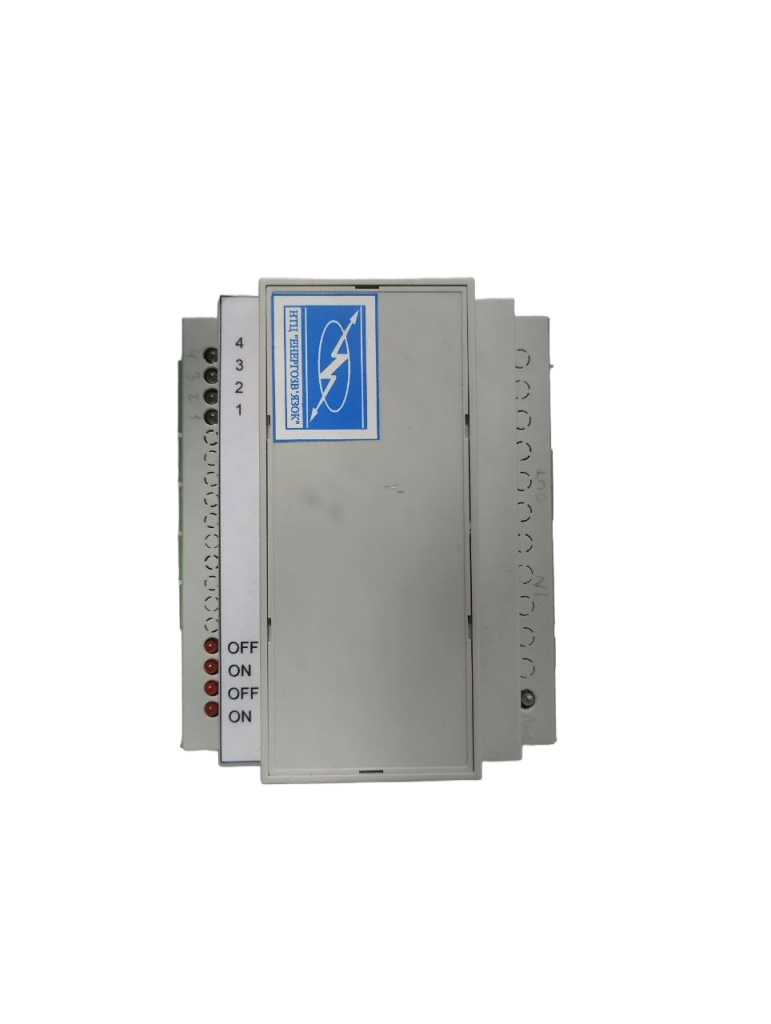

— для фіксації робочого стану електронних вузлів модулю та наявності зовнішньої напруги
живлення (24 В) встановлені службові світлодіоди: по 4 — для каналів вводу/виводу і
один для контролю зовнішньої напруги 24 В;

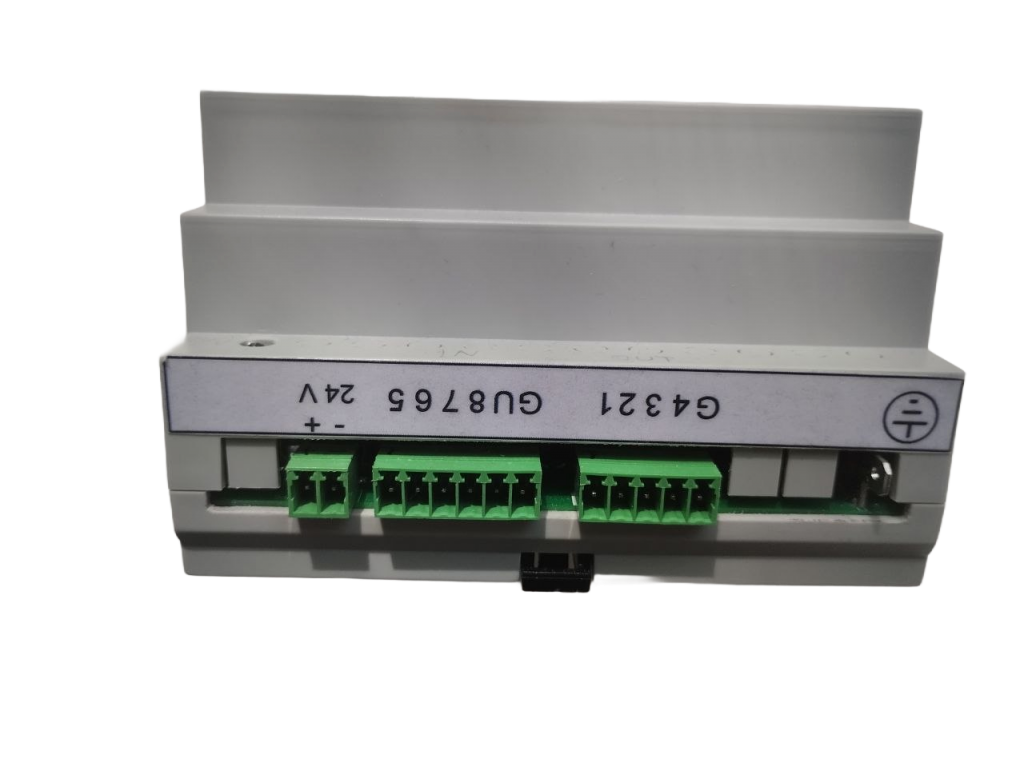

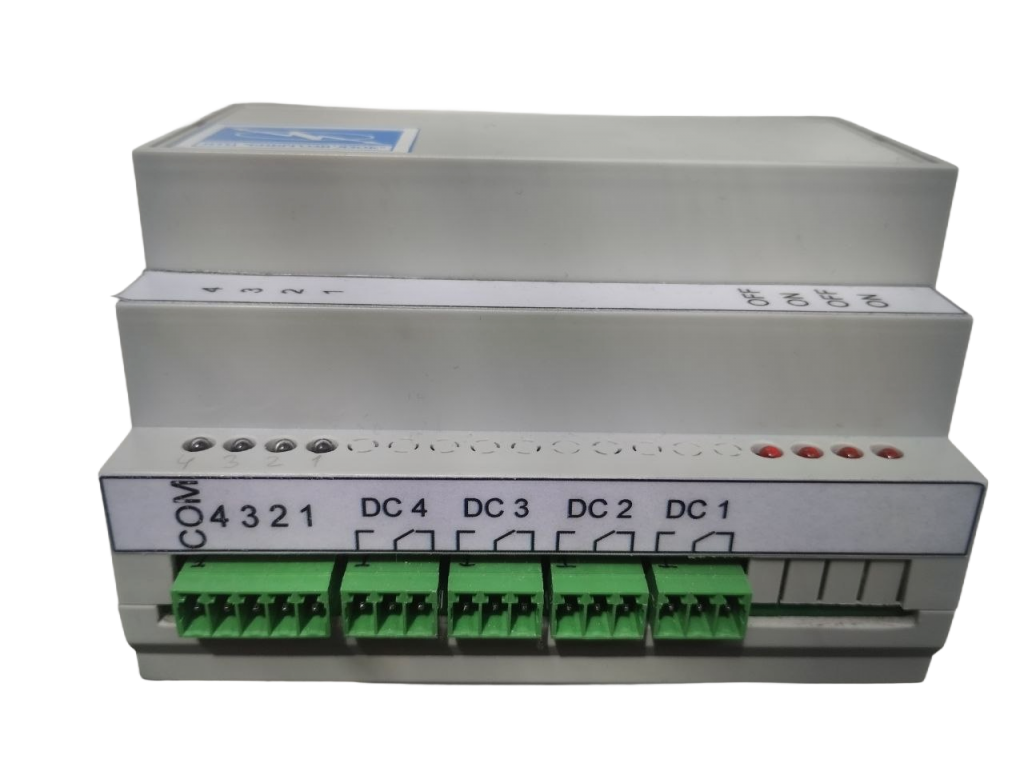

— для підключення зовнішніх ланцюгів використовуються клемні роз’єднувачі з
під’єднанням проводів «під гвинт», окрім контакту «Заземлення», який підключається
до контуру заземлення через ножову клему. Поперечний розмір проводів, що
підводяться зовні, не більше 1,5 мм², окрім проводу «заземлення», який повинен мати
розріз 2,5 мм²;
— габаритні розміри — 100х50х50 мм, вага до 100 г. Ступінь механічного захисту — ІР20;
— корпус модулю виготовлений з негорючого пластику і передбачає встановлення на DIN-
рейку.
